Comparação Experimental entre Primer Epóxi Rico em Zinco e Revestimento Anticorrosivo de Zinco e Grafeno

O zinco grafeno da ZINDN é outro produto essencial lançado pela ZINDN após a galvanização por filme. Trata-se de um primer anticorrosivo de alta resistência, feito de grafeno puro e fino. Tem sido amplamente utilizado em indústrias como petróleo, química, pontes, eletricidade, engenharia naval, fabricação de máquinas, fundição, energia e proteção ambiental, tendo sido bem recebido pelos proprietários. Apresenta as vantagens de construção simples, baixo tratamento de superfície, secagem rápida, longa durabilidade, alta taxa de revestimento e proteção ambiental sustentável. Comparado aos revestimentos convencionais, apresenta alta relação custo-benefício e é uma alternativa aprimorada aos primers epóxi ricos em zinco tradicionais. É especialmente adequado para proteção anticorrosiva e antiferrugem em ambientes corrosivos severos, como altas temperaturas, altos níveis de acidez e álcalis e alta umidade por um longo período.

Agora, vamos fazer uma comparação experimental com o primer epóxi rico em zinco tradicional:

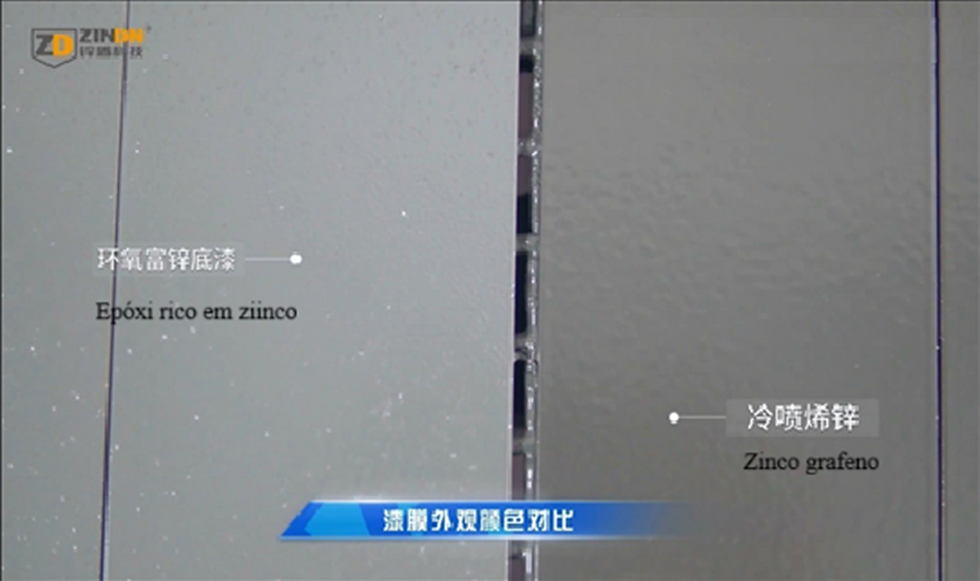

1.       Comparação da Aparência da Cor da Película de Revestimento

2.       Comparação de Dobrabilidade

Os primers ricos em zinco grafeno e zinco epóxi apresentam boa resistência à flexão

3. Comparação da flexibilidade e resistência às trincas

O grafeno-zinco (260-350 µm) não trinca após 50 dias de ciclos de calor e frio entre -20 e 60 graus. As excelentes propriedades mecânicas do

grafeno garantem o excelente desempenho antitrincas do revestimento de grafeno-zinco. O primer epóxi rico em zinco (220-260 µm) trinca. Os revestimentos tradicionais de primer epóxi rico em zinco são geralmente propensos a trincas em estruturas com formatos especiais e pontos de solda, películas espessas e cantos.

3.       Comparação de Resistência ao Impacto

Os primers ricos em grafeno-zinco e epóxi-zinco apresentam boa resistência ao impacto.

 4.       Comparação da Adesão

Os valores de zinco grafeno chega a 10 MPa, superando em muito os dos primers epóxi ricos em zinco comuns.

5. Comparação de desempenho de névoa salina após 3.000 horas

Comparação ensaio de névoa salina neutra – 3000 h

Após 3000 horas de teste de névoa salina neutra, a ferrugem nas bordas com zinco grafeno é menor ou igual a 1 mm, e não há ferrugem nem bolhas na superfície da placa.

A ferrugem nas bordas com o primer epóxi rico em zinco é maior que 3 mm, e algumas partes da superfície da placa estão enferrujadas. A resistência à névoa salina do zinco grafeno é significativamente melhor do que a do primer epóxi rico em zinco.

Comparado ao primer epóxi rico em zinco, o zinco grafeno apresenta melhor adesão, excelente resistência à névoa salina, melhor desempenho anticorrosivo e é mais adequado para uso como primer anticorrosivo de longo prazo com alto custo-benefício.
